如何設定 Pardus 企業管理軟體(LIDER AHENK)

LIDER AHENK 可以為 IT 團隊提供一個集中管理、監控和應用 Pardus 系統策略的平台,但只有當伺服器、目錄、訊息層和終端代理程式協同工作時,配置才能發揮作用。僅僅能夠存取登入頁面的設定還不能算是成功的部署。更理想的目標是可衡量的:Lider 介面可訪問,Ahenk 用戶端註冊成功,客戶端對管理系統可見,並且可以發布和驗證低風險的管理操作。

截至 2026 年 10 月,LIDER AHENK 官方文件仍發布基於 LIDER AHENK 3.0 和 Pardus 23.1 的安裝說明。這一點很重要,因為某些命令和軟體包管理細節對版本敏感。本指南遵循目前發布的官方路徑,而不是假設更新的 Pardus 版本可以互換。在更改生產環境之前,請將這些步驟與LIDER AHENK 官方文件進行比較。

一個好的 LIDER AHENK 配置應該達到什麼目標

Lider Ahenk 有三個核心功能。 Lider 儲存集中收集的數據,並分發任務和策略。 Ahenk 是安裝在受管電腦上的特權服務,負責執行指令並傳回結果。 Lider 介面是用於用戶端和使用者管理、策略、設定和報告的管理 Web 介面。

因此,實際驗收標準應比「安裝完成」更為廣泛。請使用以下檢查方法:

  • 管理員工作站可以透過目標管理網路存取 Lider 伺服器。
  • 所需服務可透過防火牆存取網路路徑。
  • Web 介面會在設定的 Lider 位址和連接埠 8080 上開啟。
  • 至少有一個 Ahenk 端點可以註冊,並在重新啟動後重新連接。
  • 註冊的端點會出現在管理介面中,並且可以傳回基本的庫存或狀態資訊。
  • 像是請求資訊而不是更改配置這樣的無害測試任務會完成,並在任務歷史記錄或報告中可見。

如果其中一個檢查點失敗,請先停止並修復該層,然後再添加更多端點。擴展不完整的配置通常會使診斷更加困難。

1. 在執行安裝程式之前,請準備好伺服器和網路。

官方系統需求頁面列出了生產環境的基本配置:4 個 CPU 核心、8 GB 記憶體和 50 GB 磁碟空間,資源會根據客戶端數量增加。對於開發和測試用途,則建議使用 2 個 CPU 核心、4 GB 記憶體和 20 GB 磁碟空間。文件中列出的連接埠包括 8080、22、5222、5280、3306 和 389。此外,文件還指定使用 Pardus Server,並將作業系統語言設定為英文。請參閱官方系統要求。

不要將這些最低配置要求解讀為適用於所有組織的規模指導原則。資料庫增長、報表量、並發管理員數、終端數量、資料保留以及元件是否跨伺服器部署等因素都會影響實際需求。對於生產環境部署,應在試點階段測量資源使用情況,並預留一定的容量餘裕,而不是將文件中列出的最低配置要求作為目標。

安裝前,請確認 DNS 或穩定的 IP 位址、時間同步、安裝程式將要存取的機器的 SSH 存取權限,以及相關元件之間的防火牆規則。伺服器安裝程式本身依賴 SSH 連線。

Pardus 終端機顯示了已記錄的 LIDER AHENK 安裝程式依賴項、Git 克隆命令和 python3 app.py 啟動命令。
首先準備安裝程式主機:安裝文件中記錄的依賴項,取得官方安裝程式儲存庫,並且只有在 SSH 連線準備好後才啟動安裝程式。

官方伺服器安裝頁面目前指導管理員安裝 Python 和 Qt 依賴項、安裝 Git、複製官方安裝程式倉庫、切換到該src倉庫目錄並執行python3 app.py命令。請使用線上文件中的命令,而不是複製舊部落格文章中的命令,因為依賴項處理方式可能會發生變化。

sudo apt-get install python3-paramiko python3-pyqt5 python3-pip python3-psutil xterm
sudo apt-get install git
git clone https://github.com/Pardus-LiderAhenk/lider-ahenk-installer.git
cd lider-ahenk-installer/src/
python3 app.py

目前的官方頁面還包含一個命令,EXTERNALLY-MANAGED用於在使用 pip 之前移除 Python 的標記。這是一個影響系統的重要更改,並非通用的 Python 最佳實踐。請僅在文件中指定的 Pardus 安裝路徑下執行此操作,並且務必先查看最新的Lider 伺服器官方安裝頁面。如果您的環境不同,請先使用測試系統,而不是強制在其他基於 Debian 的發行版上執行此命令。

2. 選擇組件放置位置並配置 Lider 伺服器

安裝程式可以將資料庫、OpenLDAP、XMPP 和 Lider 元件部署在同一台伺服器上,也可以將它們分散在不同的伺服器上。單一伺服器佈局更便於試點部署和故障排除。當組織需要獨立的擴展、維運管理或隔離時,分散式佈局可能更合適,但它會引入額外的 DNS、防火牆、憑證和服務相依性。

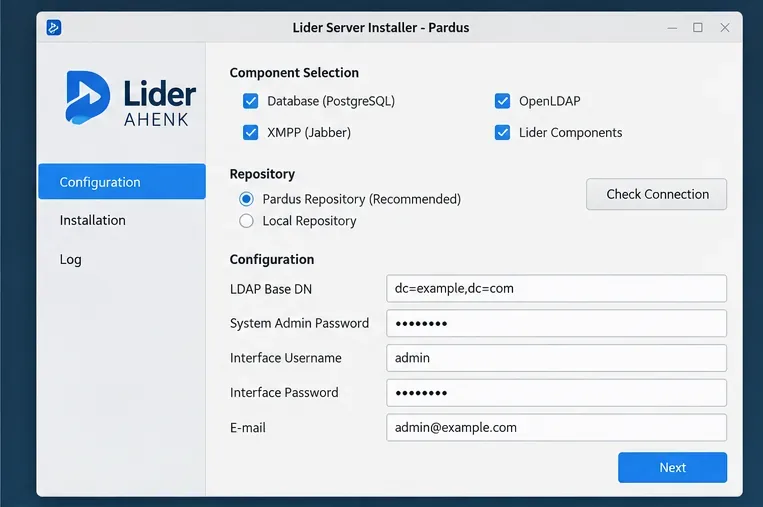

LDAP 伺服器安裝程式窗口,顯示元件選擇、儲存庫選擇、LDAP 基本 DN、管理員憑證和連線檢查。
使用安裝程式確定資料庫、OpenLDAP、XMPP 和 Lider 元件的存放位置,然後在開始安裝之前驗證連接性。

輸入伺服器存取資訊後,請先使用安裝程式的連線檢查功能再繼續。關於軟體包來源,官方指南區分了穩定版 LIDER AHENK 軟體包的主倉庫和測試倉庫。除非有專門的測試計劃,否則生產環境部署通常應使用穩定版來源。如果您的組織內部鏡像了軟體包倉庫,官方指南支援輸入本地倉庫位址和金鑰資訊。

伺服器設定需要一個 LDAP 基本 DN、LIDER AHENK 元件的系統管理員密碼、Lider 介面使用者名稱和密碼,以及介面使用者的電子郵件地址。請在註冊前規劃好 LDAP 基本 DN。在客戶端和使用者組織完成後更改目錄名稱,比一開始就正確選擇目錄名稱要麻煩得多。

此時,一個合理的品質控制點很簡單:每個目標主機都通過了安裝程序的連接性檢查,目標存儲庫可訪問,憑證按照貴組織的密碼策略存儲,並且 LDAP 命名方案已記錄在案。如果其中任何一項有疑問,請在按一下「開始安裝」之前進行修正。

3. 開啟 Lider 介面並驗證控制平面

伺服器安裝完成後,官方指南指出 Lider 介面可透過 Lider 伺服器位址的 8080 連接埠存取。請使用具有管理權限的管理工作站開啟該介面;不要僅在伺服器端進行測試。遠端存取可以更準確地驗證實際網路路徑。

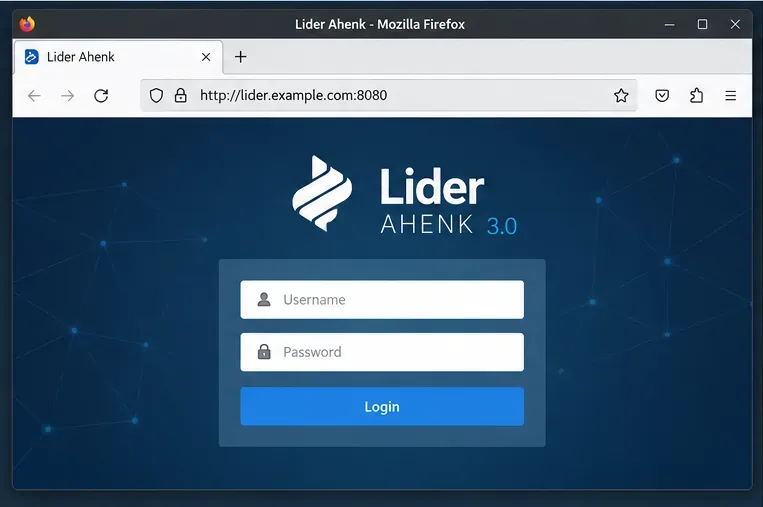

Firefox 在 Lider 伺服器位址的 8080 連接埠上顯示 LIDER AHENK 3.0 風格的登入畫面。
安裝完成後,在註冊端點之前,請先驗證管理介面是否可以透過文件中記錄的連接埠 8080 從預期的管理員網路存取。

使用安裝過程中建立的介面帳戶登入。然後在進行大規模變更之前,先查看可用的管理區域。 LIDER AHENK 官方文件介紹了客戶端管理、客戶端群組、使用者管理、策略管理、規劃任務、報告和伺服器設定。該平台還支援軟體包管理、本地用戶管理、腳本、服務管理、文件傳輸、USB 管理、資源使用情況以及可組合成策略的設定檔等功能。

現階段,請避免一開始就執行影響較大的策略。首先確認介面穩定,伺服器設定與部署一致,並且管理帳戶可以存取預期區域。如果頁面載入成功但設定或清單呼叫失敗,則應將其視為後端或服務連線問題,而不是安裝成功。

4. 在試用用戶端上安裝並註冊 Ahenk

在嘗試大量部署之前,請先註冊一個具有代表性的 Pardus 端點。官方客戶端說明會新增 LIDER AHENK 軟體包儲存庫、更新 APT 元資料、安裝ahenk軟體包並運行sudo ahenk-register。註冊過程隨後會收集加入託管環境所需的信息,之後文件會指導管理員重新啟動計算機。

官方頁面目前顯示的核心安裝指令如下:

sudo apt update
sudo apt install ahenk
sudo ahenk-register

軟體倉庫的設定應直接參考Ahenk 用戶端的官方安裝頁面。該頁面仍然提供apt-key導入軟體倉庫金鑰的方法。 Debian 的apt-key 手冊已將該機制標記為已棄用,並建議在新版本的 APT 中使用每個軟體倉庫對應的金鑰環方法。這是一個有用的界限:請遵循專案支援的 Pardus 版本和 LIDER AHENK 軟體倉庫的設定流程,但不要盲目地將舊版密鑰命令複製到不相關的或更新的 Debian 系列系統上。

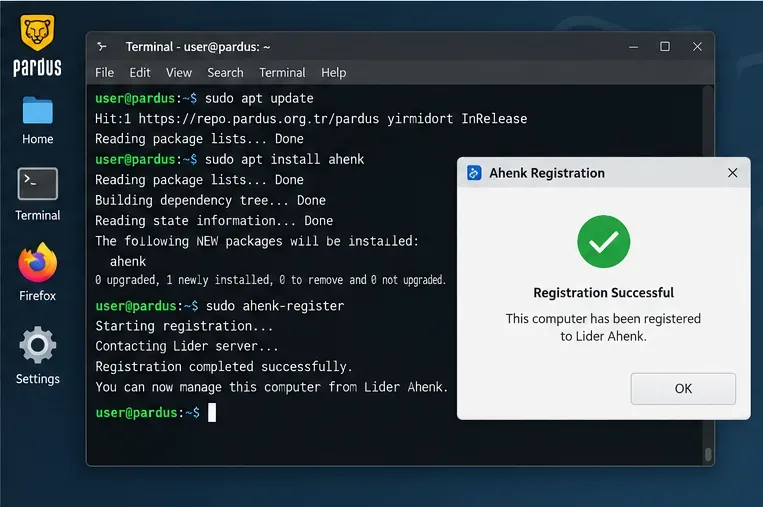

Pardus 桌面,附有一個終端,用於安裝 ahenk 軟體包,並顯示端點註冊成功對話框。
在將部署擴展到其他電腦之前,試點終端應成功完成 Ahenk 註冊,然後在重新啟動後重新連接。

重啟後,請確認試點端點仍然註冊。僅出現一次成功對話框不足以作為判斷依據:用戶端應在重新啟動後重新連接,並且可在 Lider 管理端看到。

如何驗證已完成的部署

一個有效的驗證流程是從觀察到行動。首先,開啟客戶端詳細視圖,確認預期的主機名稱、平台和庫存資訊。接下來,使用唯讀或低風險功能,例如資源使用或用戶端資訊。然後,檢查任務記錄或相關報告,確保伺服器已記錄結果。最後,重新啟動客戶端並重複檢查。

查看健康結果如果它失敗了
網頁介面管理員可以存取並登入 Lider 介面。檢查連接埠 8080、服務狀態、路由、防火牆和設定的位址
伺服器元件安裝程式連接性檢查成功,管理功能回應正常驗證 SSH、組件主機、憑證、DNS 和所需端口
Ahenk 註冊試點終端完成註冊並重新啟動後仍能正常運作檢查儲存庫存取權限、用戶端註冊資料、DNS、XMPP 路徑和伺服器可及性
管理任務低風險任務完成,結果已記錄在變更策略範圍之前,請檢查 Ahenk 連線性和任務/報告歷史記錄。
政策推出試點組僅接收預期的設置縮小範圍,檢視使用者畫像構成,並在小範圍內重新測試

何時改變部署方式

當簡單性比元件隔離更重要,且試點工作負載在預估容量範圍內時,單一伺服器設計是適當的。當資源爭用、運作邊界、冗餘需求或網路架構需要增加複雜性時,則應轉向分散式設計。不要僅僅因為軟體允許就拆分組件;每增加一台伺服器都會產生新的依賴關係,而這些依賴關係必須進行監控和備份。

同樣,不要直接從一個試點終端推廣到整個組織。應該先建立一個小型客戶端群組,測試具有代表性的硬體和使用者工作流程,審查任務和系統日誌報告,只有在結果可重複的情況下才進行擴展。策略可以合併多個配置文件,因此範圍錯誤可能會同時影響多個設定。

需要注意的限制

官方文件提供了安裝步驟和最低資源需求,但並未提供適用於所有端點數量、工作負載、資料保留期限或拓撲結構的通用生產環境容量規劃公式。此外,它也無法考慮您的防火牆分段、目錄設計、備份策略、憑證需求或內部儲存庫架構。請將這些視為部署設計決策,需要在本地進行測試。

最重要的版本限制是文件更新不及時。截至 2026 年 10 月本文撰寫之時,已發布的安裝指南仍然使用 Pardus 23.1 和 LIDER AHENK 3.0。如果您的組織使用不同的 Pardus 版本、不同的 APT 行為或更新的 LIDER AHENK 分支,請在直接執行指令之前,先驗證目前專案支援的步驟。

最終驗收清單

  • 伺服器資源和所需的防火牆路徑已驗證。
  • Lider、資料庫、OpenLDAP 和 XMPP 的預期部署位置已記錄在案。
  • 安裝程式在部署開始前會透過連線檢查。
  • 可以透過連接埠 8080 從真正的管理員網路存取 Lider 介面。
  • 試辦 Ahenk 端點註冊、重新啟動並成功重新連線。
  • 低風險客戶資訊或監控任務已完成,並在報告或歷史記錄中可見。
  • 政策在更大範圍實施前,會先在一小群人中進行測試。
  • 已部署的 Pardus 和 LIDER AHENK 版本與您明確驗證的程式相符。

當所有這些檢查都通過時,配置就不僅僅是運行了:它還提供了控制平面、端點代理和管理工作流程協同工作的證據。此時,擴展部署就變成了可控的推廣,而不是大規模的故障排除工作。
