Excel 2010 の比較ヒストグラム：ミラー棒グラフを作成する

Excel 2010 の比較ヒストグラムは、通常、左右反転した横棒グラフです。一方のグループはゼロから左方向に伸び、もう一方のグループは右方向に伸びます。これは、学科別の学生数など、同じカテゴリの2つの値を比較します。負の数値はグラフ表示上の記号であり、実際の数値ではありません。

このグラフは統計的なヒストグラムではありません。真のヒストグラムは、数値データをビンにグループ化し、各ビンに値がどれくらいの頻度で含まれるかを示します。マイクロソフトはヒストグラムと棒グラフを別々のグラフの種類として扱っています。2つのグループをカテゴリごとに比較したい場合は、このミラーリングされた方法を使用してください。

データソースを変更せずにデータを準備する

各カテゴリにつき1行を確保し、各グループをそれぞれ別の列に配置してください。例：

元のカウント値を負の値に置き換えないでください。別の隣接するグラフ作成用ブロックを作成し、数式を使用して元のテーブルがそのまま維持されるようにしてください。

比較棒グラフを作成する

ステップ1：ソーステーブルを確認する

明確な列見出しと数値を使用し、範囲内に空白行を入れないでください。各行は、両グループとも同じ部署を表す必要があります。また、各行は、両グループとも同じカテゴリを使用する必要があります。

ステップ2：ヘルパーブロックを追加する

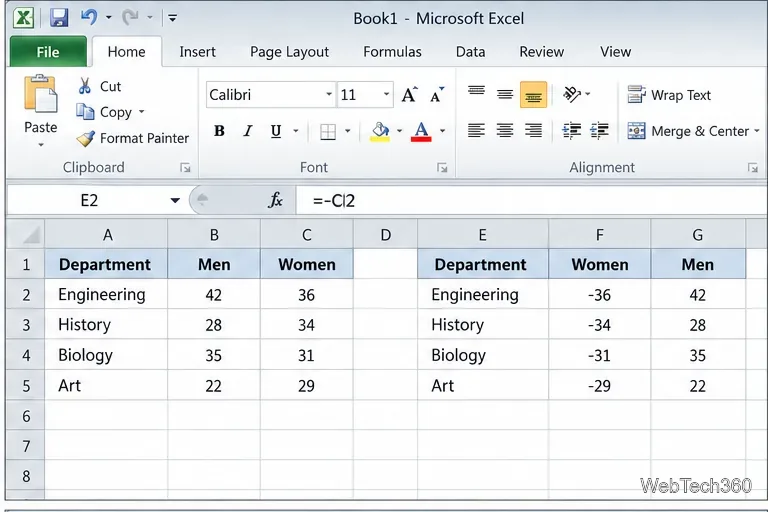

空欄に、「部署」、「女性（左）」、「男性」という見出しの列を3つ作成します。ソース列がA:Cの場合、=A2補助部署のセルに、=-C2女性には、=B2男性にはと入力します。各部署について、数式を下にコピーします。マイナス記号により、女性の棒グラフが左に伸びます。ソーステーブルの元のカウントは正の値のままです。

ステップ3：2次元の集合棒グラフを挿入する

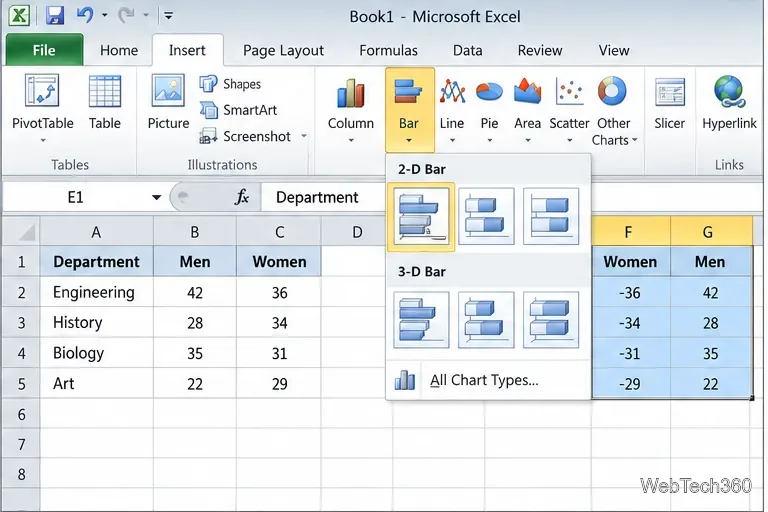

見出しを含め、グラフ作成に適した範囲全体を選択します。[挿入]タブの[グラフ] グループで[棒グラフ]を開き、 [2D 集合棒グラフ]を選択します。Excel 2010 では、このコマンドは従来のリボンに表示されます。ボタンのレイアウトはウィンドウサイズによって異なる場合があります。この比較では、各カテゴリ行を 2 つの系列で共有する必要があるため、積み上げ棒グラフや 3D 棒グラフは使用しないでください。

ステップ4：シリーズと方向を確認する

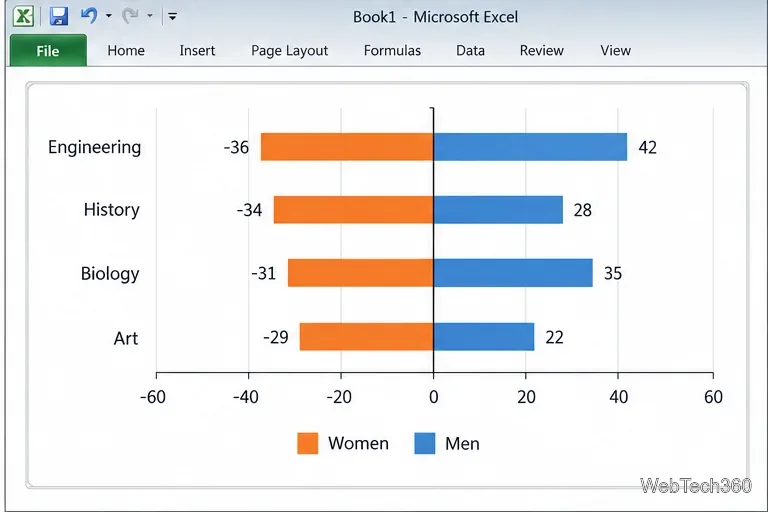

部門名が縦方向のカテゴリラベルとして表示されていること、女性の場合はゼロより左側に、男性の場合は右側に広がっていることを確認してください。初期値軸の左側には負の数が表示されますが、これは想定どおりです。Excel が間違ったフィールドをプロットした場合は、グラフを右クリックして [データの選択]を選択し、カテゴリラベルの範囲と各系列を確認してください。両方のグループが同じ方向に広がっている場合は、補助数式と選択範囲を確認してください。

ステップ5：カテゴリラベルを左に移動する

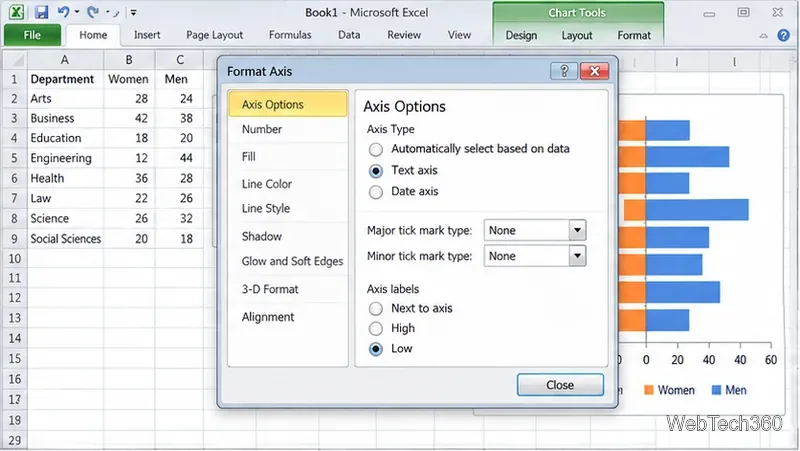

部門ラベルを右クリックして「軸の書式設定」を選択します。「軸オプション」で、「主目盛マークの種類」と「副目盛マークの種類」を「なし」に設定し、「軸ラベル」を「低」に設定します。これにより、カテゴリ名がグラフの左端に配置され、見づらくなる小さな目盛が削除されます。最初の部門が一番下に表示される場合は、同じダイアログの「カテゴリを逆順にする」を使用して、希望の順序を選択してください。

ステップ6：値軸のバランス調整と書式設定

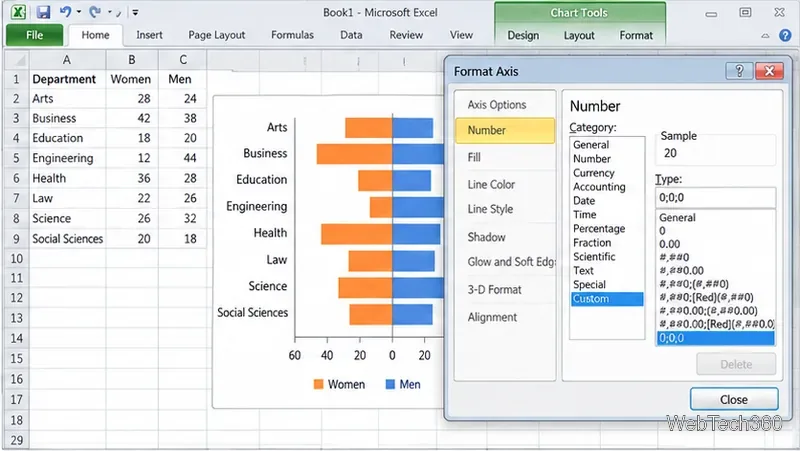

横軸の数値を右クリックして、[軸の書式設定]を選択します。[軸のオプション]で、最大値に基づいて軸の最小値と最大値を対称に設定します。たとえば、最大値が 42 の場合は、両側の目盛りが同じになるように -50 と 50 を使用します。次に、 [数値]を開き、[ユーザー定義]を選択して、0;0;0書式コードとして入力します。この 3 セクションの書式では、正の値、負の値、およびゼロはそれぞれマイナス記号なしで軸に表示されます。Excel 2010 にそのボタンが表示されている場合は、 [追加]をクリックしてからダイアログを閉じます。数値の書式設定はラベルを変更するだけで、棒グラフを描画するために使用される補助値を変更するわけではありません。

ステップ7：バーの位置と間隔を調整する

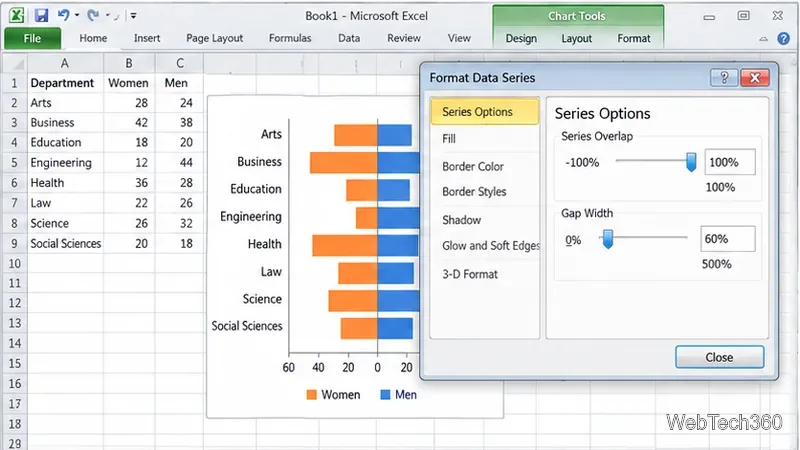

棒グラフを右クリックして「データ系列の書式設定」を選択します。「系列オプション」で「系列の重なり」を100%に設定し、各部門の2つの棒グラフが同じ行に揃うようにします。「間隔幅」は最初は約60%に設定します。値を小さくすると棒グラフが太くなり、値を大きくすると部門間の間隔が広くなります。必要に応じて調整してください。

ステップ8：完成したチャートにラベルを付ける

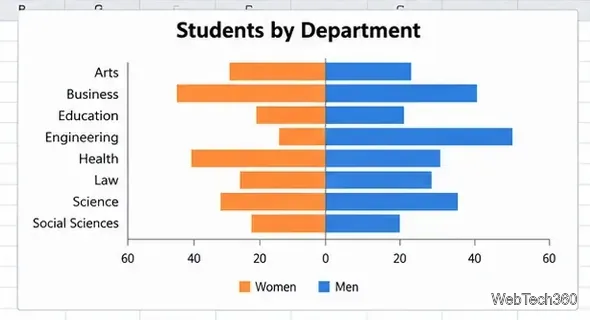

凡例はそのままにして、系列名を「女性」と「男性」とします。「グラフ ツール」>「レイアウト」で、 「学科別学生数」な​​どのタイトルを追加します。数値軸の両側に正の値が表示されるため、グラフの下に「女性 ← | → 男性」と表示する小さなテキスト ボックスを追加するか、どちらのグループが両側にあるかをラベル付けします。Excel 2010 では、 「レイアウト」タブで「テキスト ボックス」を選択します。負のラベルも書式設定しない限り、データ ラベルは非表示にします。軸の数値書式は、棒グラフに直接添付されたラベルには影響しません。

結果を確認する

• 女性の棒グラフはゼロ地点から左方向を指し、男性の棒グラフはゼロ地点から右方向を指します。
• 横軸は両側で絶対値が等しい範囲を示している。
• 軸ラベルは両方とも正の値を示しているが、左右のグループは明確に区別されている。
• ソーステーブルには、元の陽性件数がそのまま残っています。

このグラフは件数を比較したものです。グループのサイズが異なり、割合や比率が必要な場合は、まずそれらのパーセンテージを計算してください。Microsoft の現在のグラフに関するガイダンスでは、新しいペイン名が使用されている場合がありますが、Excel 2010 の従来のダイアログでも同じグラフと軸のコントロールが適用されます。
