Visio 2010で図形の角を丸める方法

Visio 2010には、選択した図形の角を丸めるための「角丸」コマンドが含まれています。このコマンドが表示されていない場合は、クイック アクセス ツールバーに一度追加してください。その後、図形を選択し、角のスタイルを選択し、丸め量を設定して、変更を適用します。このガイドは Visio 2010 のインターフェイスに基づいています。新しいバージョンの Visio では、図形コントロールの配置が異なったり、この従来のダイアログが省略されている場合があります。

コーナー丸めをクイックアクセスツールバーに追加する

編集したい図面を開きます。このコマンドは、Visioウィンドウ上部のアイコンの横にある小さな「クイックアクセスツールバーのカスタマイズ」の矢印から簡単に見つけることができます。

1. 「クイックアクセスツールバーのカスタマイズ」の矢印をクリックし、「その他のコマンド」を選択します。

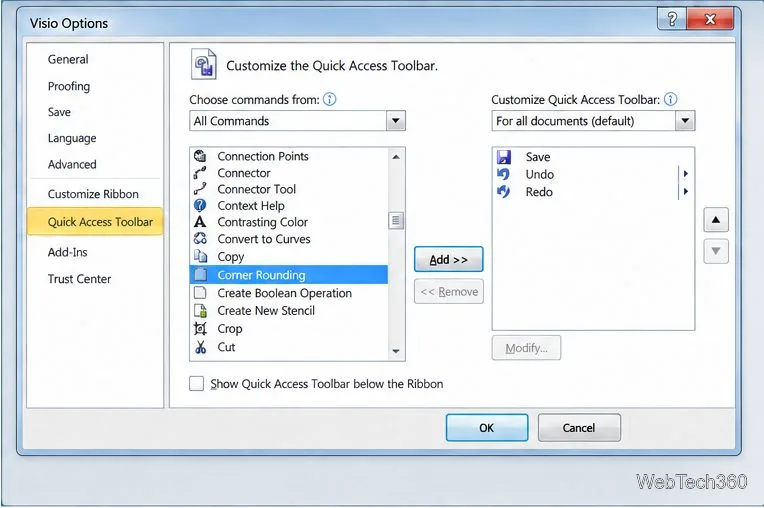

2. Visio のオプション ウィンドウを開き、[コマンドの選択] リストを開いて[すべてのコマンド]を選択します。
3. アルファベット順のリストをスクロールして「角丸」を選択し、「追加」をクリックします。右側のクイックアクセスツールバーのリストに表示されていることを確認してください。
4. 「OK」をクリックして図面に戻ります。

これで、このコマンドは他のクイックアクセスツールバーボタンと一緒に表示されるはずです。Visioの設定では、このコマンドの追加は一度だけで済みます。ツールバーボタンを追加しても、図面内の図形は変更されません。

図形を選択してコマンドを開く

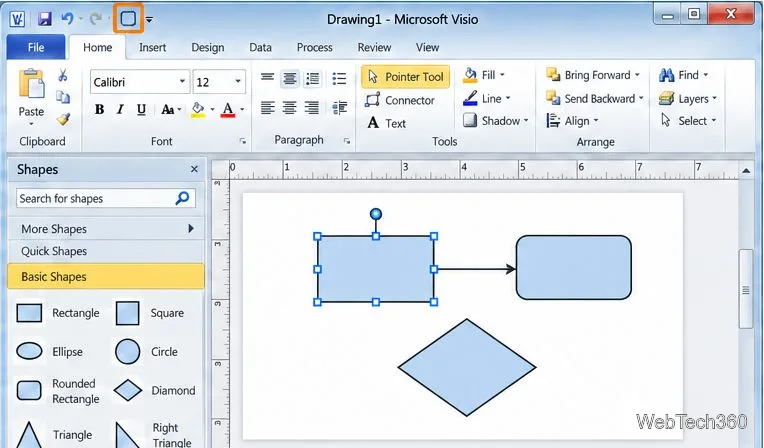

ポインターツールをクリックし、描画ページ上の図形を1つ選択します。オブジェクトの周囲に表示される選択ハンドルは、編集しようとしている図形が選択されていることを確認できます。ハンドルが別のオブジェクトに表示されている場合は、正しい図形をクリックしてから作業を続行してください。

クイック アクセス ツールバーの [角の丸め] ボタンをクリックします。Visio は、選択した図形の [角の丸め] ダイアログを開きます。スタイルと丸めの量を決定する際は、一度に 1 つのオブジェクトのみを操作し、変更を他の場所に繰り返す前に結果を確認してください。

コーナーのスタイルと数量を選択してください

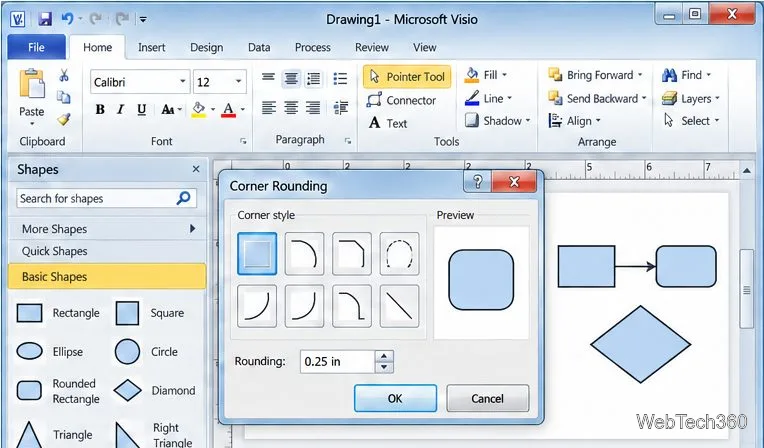

このダイアログでは、角の形状と丸め具合を分けて設定できます。スタイルボタンにはさまざまな角の処理方法が表示され、「丸め具合」フィールドでは角の丸め具合を調整できます。プレビュー機能を使えば、選択したスタイルと値を適用前に比較できます。

1. 希望する効果に合った角のスタイルアイコンをクリックしてください。最初のオプションは角を四角く保ちます。その他のプリセットでは、角を丸くしたり、角度をつけたりした処理が表示されます。
2. 入力欄に丸め金額を入力してください。図に示されている数値はあくまで例です。図形のサイズと比率に合った値を選択し、入力欄に表示されている単位はそのまま残してください。
3. プレビューを確認してください。角が大きすぎたり、図形の内部が窮屈に見える場合は、量を減らして再度確認してください。
4. 「OK」をクリックして設定を適用します。選択した図形が作図ページ上で更新されます。

変更を繰り返すか、元の角に戻す

別のオブジェクトを編集するには、その図形を選択して「角丸」を再度開きます。類似したボックス間で一貫した外観にしたい場合は、同じプリセットと値を選択します。図で視覚的な区別が必要な場合は、異なる設定を使用します。このコマンドは選択した図形に対して実行されるため、ツールバーに追加したからといってページ内のすべての図形が変更されるとは限りません。

結果が役に立たない場合は、ダイアログを再度開き、「角を四角にする」オプションを選択するか、より小さな値を選択してください。変更を適用した直後にVisioの「元に戻す」コマンドを使用すれば、以前の状態に戻すこともできます。

トラブルシューティングとバージョンノート

• ツールバーに「角丸」が表示されない場合は、「その他のコマンド」を再度開き、ソースリストを「すべてのコマンド」に設定して、「角丸」がリストにあるかどうかを確認してください。表示されない場合は、Visio 2010 を使用していることを確認してください。新しいバージョンでは、この旧バージョンのコマンドが利用できない場合があります。
• 形状は変更されません。ダイアログを開く前に形状が選択されていることを確認し、基本的な長方形を選択してワークフローを確認してください。別のプリセットや量を適用する前に、ダイアログを再度開き、プレビューを確認してください。
• 角が誇張されているように見えます。丸みを弱めてください。大きな箱ではバランスよく見える配置でも、小さな形状ではスペースを取りすぎてしまうことがあります。

Microsoftの最新の手順書には、クイックアクセスツールバーにコマンドを追加する方法が説明されています。また、 Visioの図形書式設定ガイドには、現在のインターフェースについて記載されています。これらの資料は比較のために役立ちますが、上記の角丸の手順はVisio 2010固有のものです。
